自然のバランスを壊すことなく､持続可能な社会の発展のために。

きたせきエネルギー事業部

きたせき　エネルギー事業部

公共・産業用ソーラー発電システム

太陽電池モジュール

品名：238.1W太陽電池モジュール NEW
型式：KS2381P-3CFCA　公称最大出力：238.1W

メガワット設置に対応した大型モジュール
公称最大出力 238.1W 外形寸法　(W) 1662mm
公称最大出力動作電流 29.8V 外形寸法 (L) 990mm
公称最大出力動作電流 7.99A 外形寸法 (H) 46mm
公称開放電圧 36.9V 質量 21.0kg
公称短絡電流 8.58A JET認証書番号 PV03-53202-1008
京セラ製公共・産業用高出力太陽電池モジュールが 「平成22年度地球温暖化防止活動環境大臣表彰」を受賞
品名：208.4W太陽電池モジュール
型式：KS2084P-3CJCA 　公称最大出力：208.4W
陸屋根等に適したレギュラーモジュール
公称最大出力 208.4W 外形寸法　(W) 1500mm
公称最大出力動作電流 26.6V 外形寸法 (L) 990mm
公称最大出力動作電流 7.84A 外形寸法 (H) 36mm
公称開放電圧 33.2V 質量 18.5kg
公称短絡電流 8.50A JET認証書番号 PV03-53202-1011
品名：180W太陽電池モジュール
型式：KS180P-3CJCA 　公称最大出力：180W
限られたスペースの配置がしやすい陸屋根モジュール
公称最大出力 180W 外形寸法　(W) 1341mm
公称最大出力動作電流 23.6V 外形寸法 (L) 990mm
公称最大出力動作電流 7.63A 外形寸法 (H) 36mm
公称開放電圧 29.5V 質量 16.5kg
公称短絡電流 8.35A JET認証書番号 PV03-53202-1011
品名：180W太陽電池モジュール
型式：KS180P-3CRCA 　公称最大出力：180W
傾斜屋根に適したレギュラーモジュール
公称最大出力 180W 外形寸法　(W) 1338mm
公称最大出力動作電流 23.6V 外形寸法 (L) 1012mm
公称最大出力動作電流 7.63A 外形寸法 (H) 36mm
公称開放電圧 29.5V 質量 16.5kg
公称短絡電流 8.35A JET認証書番号 PV03-53202-1019
太陽電池モジュールの周囲4辺を構成する
アルミフレームに凹水切り加工を施し表面ガラスに付着したホコリを雨水とともに排出します
(特許申請中）

特に、低い傾斜角度で太陽電池モジュールを設置される施設の導入に適しています。

※KS2381P-3CFCA、KS2084P-3CJCA、KS180P-3CJCAに標準設定されています


特別注文用太陽電池モジュール

防眩（ぼうげん）タイプ
ガラスにあたる反射光を散乱させる事により、

一箇所への反射を抑制します。

高速道路や空港施設などに多く

利用されています。
景観配慮タイプ


20kW　景観配慮型太陽電池モジュール
太陽電池の裏地となるバックシートを

通常の白から黒地へ、モジュールフレームを

シルバーからブラウンに変更。

風致地区内施設等で採用されています。
高耐荷重タイプ


10kW　モジュールフレーム強度強化
モジュールフレームの強度を強化することで、

耐荷重性能を高めました。

積雪地域などへの採用が始まっています

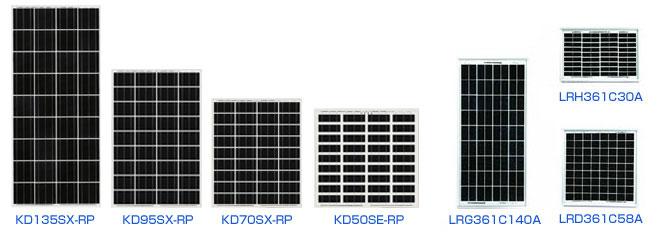

独立電源用太陽電池モジュール

商用の電力系統と連系することなく、単体で利用可能なシステム
独立電源システムは、商用の電力系統と連系することなく、太陽電池が昼間に発電した電気をバッテリーに蓄えて、

必要に応じて使用するシステムです。

公園・道路等向け太陽エネルギー照明灯や、ハイブリット照明灯、無線基地局の電源用途、バス停留場のソーラー式バス停標識等、

それぞれの用途に合わせた豊富なバリエーションをご用意しています。
国内向けシステム
国内では、公園や道路などの各種照明、時計、噴水などの電源や、 防災用各種設備の電源として多く使用されています。
LED照明 イベントゲート電源
無線基地局向けシステム
 太陽光発電水浄化システム

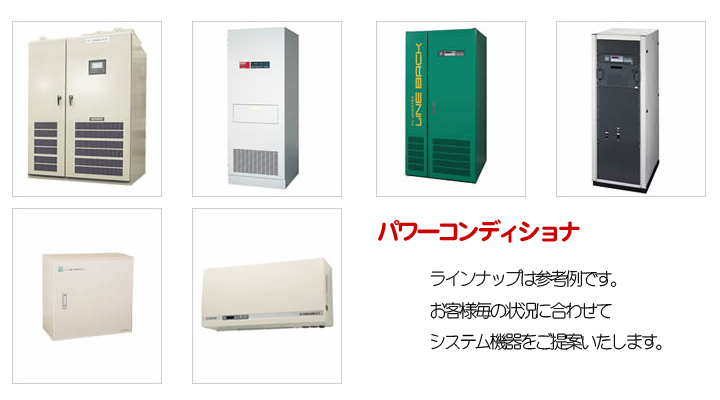

パワーコンディショナ

太陽電池モジュールで発電した直流電力を、交流電力に効率よく変換します。

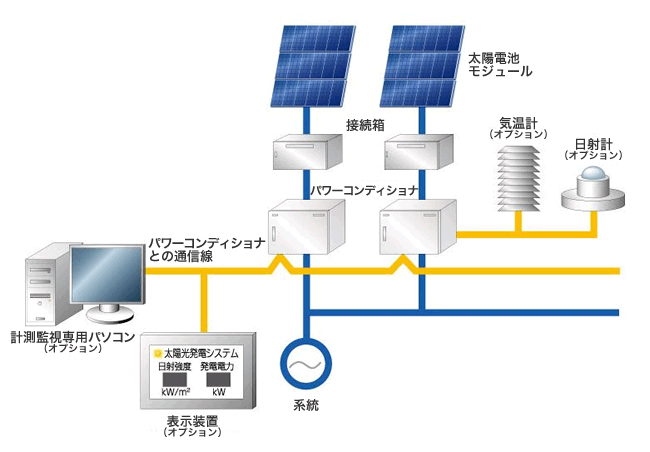

計測監視システム「エコノサポート」

太陽光発電システムを24時間体制で稼動状況を監視する仕組みです。

万が一、機器やシステムに異常があれば、異常表示を行います。


接続箱

太陽電池モジュールからの配線をひとつにまとめて、パワーコンディショナへ発電した電気を供給します。
型式：SD34N
太陽電池入力回路数 4回路
太陽電池入力電圧 最大DC500V／回路
太陽電池入力電流 最大8.4A／回路
外形寸法 W500×H500×D200mm
質量 18kg
設置場所／設置方法 屋外／壁掛け

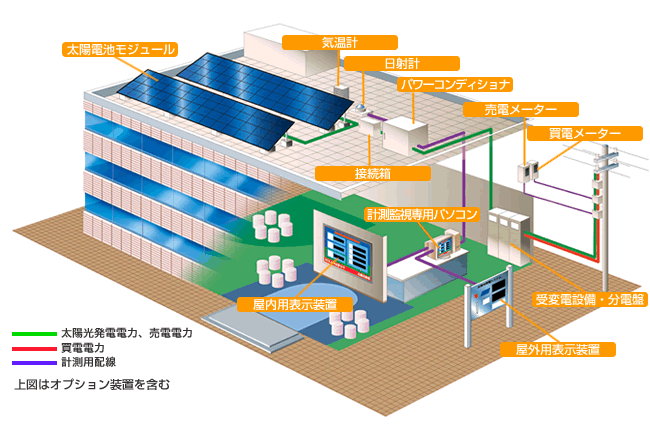

その他の機器(日射計・気温計)

日射計と気温計からの信号は気象信号変換箱、パワーコンディショナを経由して計測監視専用パソコンに送られます。
日射計 （オプション）
気温計 (オプション)
気温計と気象信号変換箱
(オプション)

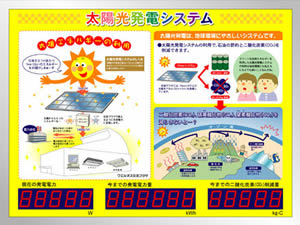

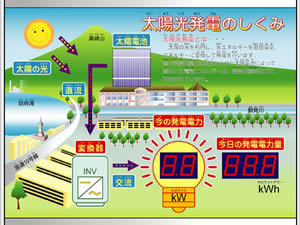

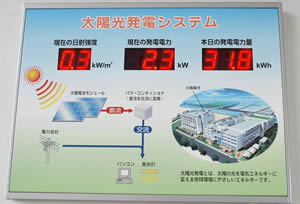

表示装置（オプション）

商用の電力系統と連系することなく、単体で利用可能なシステム

大型ディスプレイにより多彩なビジュアルでわかりやすく、施設を利用する人々に対し、太陽光発電システムの発電状況やしくみの説明、

環境問題の解説など様々な情報を提供できます。

プラズマ・液晶タイプ（室内用）は、「TFT液晶据置型」「TFT液晶壁掛け型」「プラズマディスプレイ壁掛け型」からお選びいただけます。

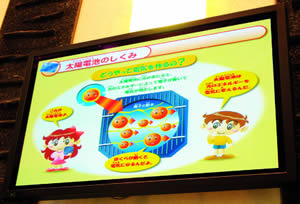

屋内用表示装置設置事例
屋外用表示装置設置事例


産業用太陽電池モジュール

建材一体型
ライトスルーモジュール
 世界最大級採光型太陽電池モジュール
外光を取り入れることが出来るシースルーモジュールとも呼ばれる商品であり、
太陽電池セルを格子型に配列し強化ガラス同士で挟み込んだ構造となっています。
エコエネルギー市場を可能性を広げるライトスルーモジュール
未来志向の建材：発電機能＋デザイン
発電機能を持つ太陽電池が視界に美しく配置されます。
斬新な建築スタイルを可能に
適度な光が透過し、新しい空間を創造します。
抜群のアピール性
太陽電池が視認でき、効果的に企業イメージアップが図れます。

オーダーメイドで作れるカスタム・ライトスルーモジュール カスタム・
ライトスルーモジュール
既製品として建築物に太陽光発電を設置するのではなく、それぞれのお建物のご要望に合わせてソ-ラー発電を作り上げます。

スタンダード・
ライトスルーモジュール		 ライトスルーモジュールの価格と納期を追及した新たな試み
サイズはW1600×D1000×H13、発電量は128W/152Wの2パターンをご用意しております。
標準タイプの為、従来より設計、施工が容易です。大量生産化によりコストダウンを実現しました。量産品の為、大幅に納期が短縮できます。		 標準型モジュール

球状型太陽電池モジュール

ソーラーシリコンテクノロジーは、独自の精製法で製造したシリコン原料を使用したモジュールを開発・商品化しました。

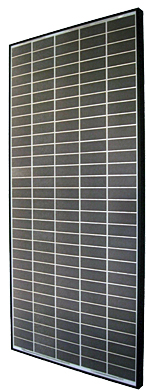

Ｓｐｈｅｒｅ　Ｓｏｌａｒ　Ｍｏｄｕｌｅ Ｍｏｄｅｌ：ＳＴ－５１５１５０１
Ｓｐｈｅｒｅ　Ｓｏｌａｒ　Ｍｏｄｕｌｅ Ｍｏｄｅｌ：ＳＴ－５１５１５０１
セルには今もっとも注目されている集光型球状シリコンセルを採用することにより、シリコン原料の使用量を大幅に削減。
世界初の集光型球状シリコンセルを使用した量産モジュールです。
自社製造のシリコン原料を使用し、集光型球状シリコンセルを採用することで、今後大幅なコストダウンも可能となるエコロジーかつエコノミーな地球にやさしい次世代型太陽電池モジュールです。
ソーラーシリコンテクノロジー

仕様/Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ

   形状/Ｐｈｙｓｉｃａｌ　Ｓｐｅｃｉｆｉｃａｔｉｏｎｓ
電気特性/Ｅｌｅｃｔｒｉｃａｌ　Ｄａｔｅ
最大出力/Ｍａｘｉｍｕｍ　Ｐｏｗｅｒ（Ｐｍａｘ） [Ｗ]
112W
最大動作電圧/Ｍａｘｉｍｕｍ　Ｐｏｗｅｒ　Ｖｏｌｔａｇｅ [Ｖ]
67.5V
最大動作電流/Ｍａｘｉｍｕｍ　Ｐｏｗｅｒ　Ｃｕｒｒｅｎｔ [Ａ]
1.67A
開放電圧/Ｏｐｅｎ　Ｃｉｒｃｕｉｔ　Ｖｏｌｔａｇｅ(Ｖｏｃ) [Ｖ]
85.5V

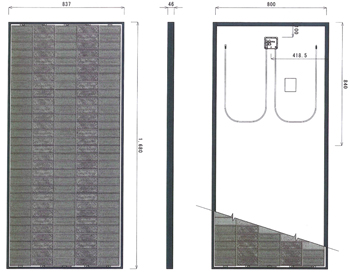

寸法/Ｄｉｍｅｎｓｉｏｎ
縦/Ｌｅｎｇｔｈ [㎜]
1,680㎜
横/Ｗｉｄｔｈ [mm]
837㎜
奥行き/Ｄｅｐｔｈ　Ｗｉｔｈｏｕｔ　Ｂｏｘ [㎜]
46㎜
質量/Ｗｅｉｇｔｈ [㎏]
19.5㎏
※ＪＩＳ　Ｃ　8918で企画するＡＭ1.5、放射照度1kＷ/㎡、モジュール温度25℃での値です。

※商品の定格・仕様は改良の為、予告なく変更することがございますのでご了承願いします。

ご相談からメンテナンスまでの安心行程・・・取り扱い２８年の安心実績

１，製品の品質
シリコン原料の調達、製造から太陽電池完成まで一貫生産の京セラ製品です。
２，管理者・営業・設計・手続き業務・申請・加工

京セラ認定制度、認定者により高品質な一貫体制です。

３，取り扱い２８年。公共施設・大型ビル・商業施設・住宅の多くの完工実績が有ります。

施工実績：平成２２年３月で、１，５００戸の皆様にご使用頂いてます。

４，国および市町村への補助申請を致しております。

各種補助・助成金の申請手続きもお手伝いいたします。
５，安心の１０年保証

メーカー（京セラ）認定施工でメーカー（京セラ）１０年保証です。

６，販売エリア

北海道内全域をカバーしています。（FC札幌・FC北見・FC帯広）

７，お客様へのご提案

お見積は現地確認から図面により提案致しております。

８，豊富な施工事例のご紹介！

施工の例など、ご希望の方には資料を提供しております。

９，その他の取り扱い製品

道路標識・大型特殊製品製作から一般製品まで取り扱っております。


助成制度・補助金

助成制度（補助金）申請もサポートします。
公共・産業用太陽光発電システムに対しては、公的支援制度などによって、国も積極的な導入の支援を行っています。

助成金申請にあたっては、太陽光発電システム設置に関する詳細資料を多数提出する必要がありますが、

サポートさせていただいています。
＊各制度の詳細情報のご説明・アドバイス
 経済産業省ホームページ
＊公募期間や募集枠のチェック 環境省ホームページ
＊申請用書類の準備、申請手続きのお手伝い 農林水産省ホームぺージ


道路標識
夜間交通の安全は、環境に優しい太陽電池とLEDが守る！
中央分離帯や導流帯に最適路上工作物の表示に役立ちます！

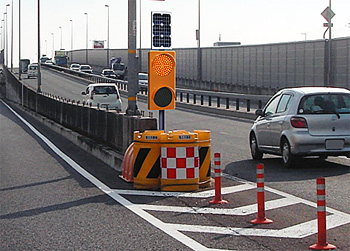

太陽電池式自発光障害物表示灯

大型発光面2面が交互に点灯し、障害物を表示します！
(左記　点灯状態の写真は　実際の作動状態を示すものではありません。また設置場所の周囲の状態により異なって見える場合があります。左記設置イメージ写真では太陽電池部分は別置きの設定です)

配線工事・電気代不要
バッテリー電圧が低い場合も点灯状態を維持できる新設計
・昼間は太陽電池によりバッテリーを充電し、夜になると自動的に発光体を点灯させます。
・直径300㍉の大型発光面を上下に2面備え、さらにこれらを交互に点灯することにより視認性・誘目性を大幅に向上させ、注意喚起を促します。(Lタイプ)

危険度に応じて点灯モードを自由に設定可能
・高輝度LEDを発光面1面に90個、2面合計180個使用。
・危険度や周辺環境に応じて点灯動作カ(発光周期)を自由に設定できます。
・用途、設置場所に応じて点灯時間帯は常夜・24時間から選らべます。
・発光面の直径200㍉の小型タイプも用意しています。(ｓタイプ)

中央分離帯や踏切、路上工作物に対する注意喚起に！

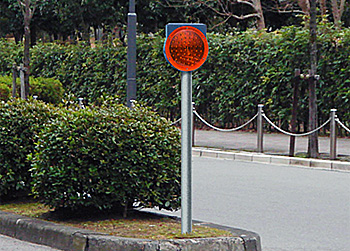

太陽電池式大型自発光型
視線誘導標

大型発光面の点滅により、視認性抜群！
(左記　点灯状態の写真は　実際の作動状態を示すものではありません。また設置場所の周囲の状態により異なって見える場合があります。)

配線工事・電気代不要

寒冷地、悪天候でも発電！
・昼間は太陽電池によりバッテリーを充電し、夜になる自動的に発光体を点滅させます
・直径300㍉の大型発光面により、視認性・誘目性に大変優れています。

注意喚起をさらに強化するW点滅方式採用　　デュアル　フラッシュ
・高輝度LEDを48個使用。
・用途や周辺環境に応じて発光色(赤・黄)を選べます。
・点灯動作も1閃光、2閃光(デュアルフラッシュ)など設定できます。

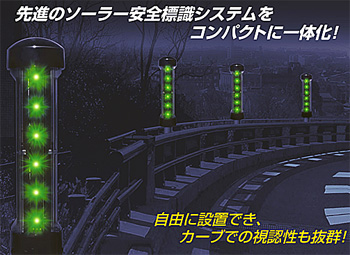

先進のソーラー安全標識システムをコンパクトに一体化！
太陽電池式自発光視線誘導標

自由に設置できカーブでの視認性も抜群！
(左記　点灯状態の写真は　実際の作動状態を示すものではありません。また設置場所の周囲の状態により異なって見える場合があります。)

配線工事・電気代不要
寒冷地、悪天候でも余裕の発電量を確保！
・大型高効率太陽電池2枚を背中合わせに配し360度全方位からあらゆる光を受け発電。
・モールド型太陽電池のため耐久性に優れ寒冷地対策も万全です。

待望のメンテナンスフリー(約10年)を実現
煩わしい電球・バッテリー交換が不要に！
・広角超高輝度LEDを縦型に6個使用、LEDの方向も自在に変えられます。
・用途に応じ発光タイプ(片面・両面)や常夜点灯などモードが自由に選べます。
世界初！
・大容量・長寿命の電気二重層コンデンサの搭載により鉛バッテリーを使用しない
環境に優しいメンテナンスフリーのシステムが実現しました。
